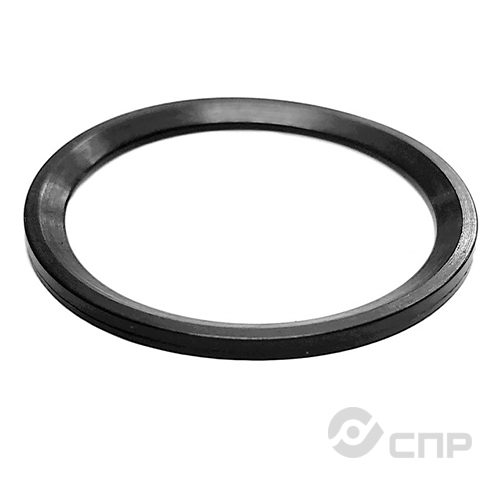

Кольца профильные резиновые (NBR) в Костроме

Подробнее о категории ▼

Таблица размеров колец профильных

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммВысота скоса, ммРазмер - группа
Кольцо профильное 6,5х9,9х1х0,56.59.910.50..55
Кольцо профильное 8,4х11,9х1х0,58.411.910.50..55
Кольцо профильное 9,8х14,4х1,5х0,89.814.41.50.80..55
Кольцо профильное 11,6х16,5х1,5х0,811.616.51.50.80..55
Кольцо профильное 13,8х18,9х1,5х0,813.818.91.50.80..55
Кольцо профильное 14,7х18,9х1,5х0,814.718.91.50.80..55
Кольцо профильное 15,7х20,9х1,5х0,815.720.91.50.80..55
Кольцо профильное 17,8х22,9х1,5х0,817.822.91.50.80..55
Кольцо профильное 18,5х23,9х1,5х0,818.523.91.50.80..55
Кольцо профильное 19,6х24,3х1,5х0,819.624.31.50.80..55
Кольцо профильное 21,8х26,9х1,5х0,821.826.91.50.80..55
Кольцо профильное 23,9х29,2х1,5х0,823.929.21.50.80..55
Кольцо профильное 27,7х32,7х2х0,827.732.720.80..55
Кольцо профильное 29,7х35,7х2х129.735.7210..55
Кольцо профильное 35,9х43,2х2,4х135.943.22.410..55
Кольцо профильное 38,8х45,8х2х138.845.8210..55
Кольцо профильное 44,7х50,7х2х144.750.7210..55
Кольцо профильное 56,5х66,1х4х256.566.1420..55

Поможем с подбором колец профильных

Если вам нужна консультация для подбора размера и материала колец профильных обратитесь к нашим специалистам

по телефону

+7 (800) 550-56-18

по электронной почте

info@spr-prom.ru

FAQ Кольца профильные DIN 3869 (импортные) NBR

Как рассчитывать и проверять допуски профиля кольца согласно DIN 3869?
Допуски профиля определяются стандартными таблицами DIN 3869 и ISO. Для проверки используют калибры и измерительные инструменты с точностью не ниже класса 2, чтобы убедиться, что внутренний диаметр, высота и профиль соответствуют нормативам, обеспечивая плотное прилегание и герметичность.
Какие параметры необходимо учитывать при подборе кольца для использования в системах с высоким давлением?
Следует учитывать рабочее давление, материал уплотнения, профиль кольца и допустимые деформации. Также важно обеспечить достаточную толщину и плотность профиля для равномерного распределения давления, чтобы избежать деформаций и протечек при высоких нагрузках.
Как определить эксплуатационный ресурс профильных колец в агрессивных средах?
Для этого используют данные о стойкости выбранного материала к конкретной химической среде, а также проводят тесты на износ и деградацию при заданных температурах и давлениях. Также рекомендуется учитывать срок службы по рекомендациям производителя и проводить регулярные инспекции для оценки состояния уплотнений.
Как выбрать подходящий профиль и материал кольца для конкретных условий эксплуатации?
Выбор профиля и материала зависит от условий эксплуатации: давление, температура, химическая среда. Например, для высоких температур рекомендуем использовать FKM или PTFE, а для химически агрессивных сред — EPDM или Viton. Размер подбирается по чертежам и стандартам DIN 3869.
Какие особенности монтажа и эксплуатации профильных колец для обеспечения герметичности?
Монтаж профильных колец требует аккуратности: необходимо очистить поверхности, правильно установить профиль без перекосов и обеспечить равномерное сжатие. Использование специальных инструментов и соблюдение рекомендаций по установке помогает избежать повреждений и обеспечить герметичность.

Где применяются уплотнители из NBR

Кольца из резины NBR с прямоугольным профилем устанавливают на резьбовые соединения фитингов, труб. Уплотнитель предотвращает испарение, утечку рабочей жидкости, защищает стык от попадания пыли, скручивания.

Профильные кольца используют в конструкции гидравлических клапанов, промышленных трубопроводов, прессов, строительной и сельскохозяйственной техники, литьевых машин. Изделия востребованы на предприятиях химической, нефтедобывающей, перерабатывающей отрасли и в других областях. Резина NBR газонепроницаемая, поэтому уплотнители могут использоваться в газовом оборудовании, приборов.

Какие преимущества изделий

Особенность профильных колец в стабильности формы. Поперечное сечение остается постоянным при сильных деформирующих нагрузках.

Другие характеристики:

  • цвет изделия: черный;
  • твердость по Шору А: 80;
  • диапазон рабочих температур: от -30 до +100 ˚С;
  • устойчивость к воздействию ароматических, алифатических углеводородов, технических жидкостей, смазочных материалов, масел.

Как правильно использовать уплотнители

Профильное резиновое кольцо из NBR должно быть целым, симметричным, без вмятин и других видимых дефектов. Перед установкой изделие очищают от пыли, грязи. Для сборки используют инструмент со скругленными краями, исключающий повреждение уплотнителя. Запрещено смазывать монтажное пространство и само кольцо.

Чтобы купить профильные уплотнители NBR по DIN 3869, позвоните нам или оставьте заявку на сайте.
